| Granitplatten auf hebezeug- und stapler- fähigem A-Bock aus Stahl |
Bei regelmäßigen Hin- und Rücktransporten lohnen sich für die Beförderung von Granit-, Marmor-, Schieferplatten u.Ä. Tafelmaterial dauerhaft konstruierte Böcke, die sowohl hebezeug- als auch gabelstaplerfähig sind.
  |
||
| Granitplatten auf A-Böcken aus Stahl - Draufsicht | ||
Ob 1 oder 2 Böcke pro Container verladen werden, hängt von der Masse der Ladung ab. Die Beschaffenheit der Böcke erlaubt sowohl eine Verladung in Standard-Boxcontainern als auch in Open-Top-Containern.
 |
||
| gesicherter A-Bock | ||
Die Quer- und Vertikalsicherung der Platten auf den Böcken kann bereits vor der Verladung erfolgen. Dazu werden Umreifungen um jede Platten- und Bockhälfte gespannt. Im Container werden die Böcke gegen seitlichen Verschub und Längsverschub mit Kanthölzern gesichert. Spreizpallungen verhindern Vertikal- und Kippbewegungen der Böcke. Mögliche Längsbewegungen der Platten werden durch Direktzurrungen ausgeschlossen.
  |
||

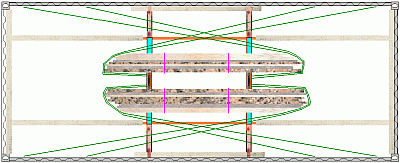

| oben und Ausschnittvergrößerung unten: Sicherung durch Direktzurrungen in Längsrichtung - Draufsicht |
||
Die Direktzurrungen werden jeweils von Zurrpunkten an den Köpfen der A-Böcke befestigt, nach vorn um die überstehenden Sektionen der Platten gelegt und zur Gegenseite verspannt. Da die Platten sehr bruchempfindlich sind, dürfen die Zurrungen nur leicht vorgespannt werden. Die nach außen schräg ansteigenden Querholme der A-Böcke sind mit rutschhemmendem Material belegt, damit ein Großteil der Längskräfte durch Bodenreibung vernichtet wird.
 |
||
| seitlich angeordnete halbe Böcke | ||
Der Sicherungsaufwand ist erheblich, wenn derartige Platten durch Material zur einmaligen Verwendung gesichert werden müssen. Bei der Verladung in Open-Top-Container bietet es sich an, auf jeder Seite "halbe Böcke" zu bauen, die Platten anzuladen und in Querrichtung abzusteifen. Die quer verlaufenden Kanthölzer werden dabei durch je zwei senkrecht oder schräg stehende Kanthölzer gehalten. Als Längssicherungen bieten sich Umspannungen an, die jeweils um die Köpfe der Plattensektionen genommen und zum anderen Containerende gespannt werden.
 |
 |
||
| Granitplatten auf A-Bock | Quersicherung mit Umreifung |
 |
||
| Vertikal- und Kippsicherung durch Spreizpallungen |
||
Denkbar sind natürlich auch für den einmaligen Transport aus Kanthölzern gefertigte A-Böcke. Die Verarbeitung der Hölzer soll nur als Anregung dienen. Sie ist immer von der Masse der Ladung, den Transportwegen u. Ä. abhängig zu machen.
